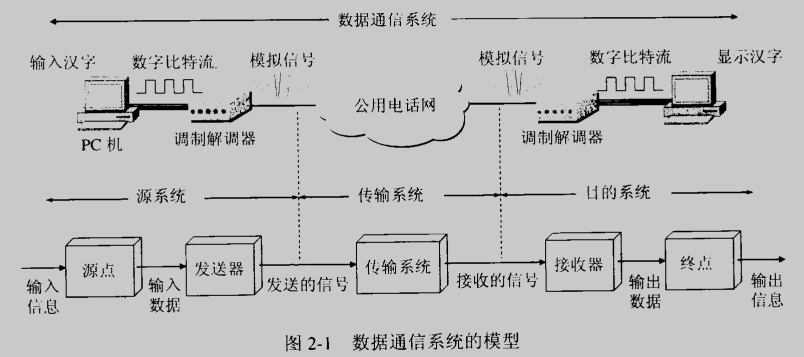

一个数据通信系统划分为三大部分，即“源系统”，“传输系统”，“目的系统”。

”源系统“通常包括以下两部分：

源点:源点设备产生要传输的数据，比如在PC机的键盘输入汉字，pc机产生输出的数字比特流。

发送器:数字比特流要通过发送器编码后才能够在传输系统中进行传输，典型的发送器就是调制解调器，也就是我们俗称的”猫“。

”目的系统“通常也包括以下两部分：

接收器:接受发送过来的信号，并转换为能够被目的设备处理的信息。典型的接收器也是调制解调器，它把来自线路上的模拟信号进行解调。还原成原始的”数字比特流“。

终点:终点设备从接收器获取传来的数字比特流，然后把信息输出

比如我们常用TCP/IP的五层架构，获取到数字比特流，物理层获取到比特流，然后传给数据链路层转换为”帧“，然后传给网络层转换为”包“，然后传在传输层转换为”段“，然后给应用层，应用层把数据展示。

通信目的是传输消息，有可能是 文字，音频，图片，视频，文件，等等。数据是运送消息的实体。信号则是数据的电气或电磁的表现。

信号可分为两大类:

1. 模拟信号或连续信号---代表信号的取值是连续的。

2. 数字信号或离散信号---代表信号的取值是离散的。

信道的基本概念

从通信的双方信息交互来看。信道可分为三种。

1. 单向通信，又称为单工通信，就是只有一个方向的通信而没有反方向的交互，无线电广播及有线电广播都属于这一类型。

2. 双向交替通信，又称为半双工通信，即通信双方都可以发送消息，但双方不能同时发送，当然也不能同时接受，只能是一方发送，一方接收。

3. 双向同时通信，又称为全双工通信，即双方可以同时发送和接收信息。

来自信源的信号称为”基带信号“，就比如计算机输出的 文字 图片 视频等数据信号都属于基带信号。基带信号一般都带有低频成分，甚至还有直流成分，许多信道并不能直接传输这种低频分量或直流分量，所以一般都会对基带信号进行调制。
